Zestaw PV ze zbiornikiem 200L do ogrzewania w.u. (dla 2-3 osobowej rodziny)

Powszechnie już dostępne panele fotowoltaiczne czy małe generatory wiatrowe wytwarzają energię elektryczną którą nie łatwo optymalnie wykorzystać w instalacjach nie podłączonych do sieci energoelektrycznej (off grid). Urządzenie PulsarSimple to optymalna pod względem kosztów i efektywności odpowiedź kilku polskich elektroników na to wyzwanie. Daje ono możliwość wykorzystania energii elektrycznej z nieliniowych źródeł energi elektrycznej (jak np. moduły fotowoltaiczne) do podgrzewania ciepłej wody użytkowej (CWU) oraz innych celów.

Bezpośrednie podłączenie paneli fotowoltaicznych do grzałki nie daje możliwości pełnego wykorzystania wytworzonej w nich energii ze względu na specyfikę wydajności mocy (charakterystykę prąd - napięcie) paneli fotowoltaicznych. Stała rezystancja grzałki sprawia, że tylko przy pewnej intensywności światła może ona odebrać 100% wytwarzanej w modulach fotowoltaicznych mocy. Nie tylko tak silne promieniowanie słoneczne bywa u nas rzadkością ale również ustawienie paneli ma zasadniczy wpływ na ilość wytwarzanej energii. Zatem przy podłączeniu bezpośrednim grzałki do paneli fotowoltaicznych bardzo rzadko jest wykorzystana ich pełna moc. Potwierdzenie tego stwierdzenia można odczytać z przedstawionych poniżej przykładowych charakterystyk typowego modułu fotowoltaicznego.

Tylko prawidłowo dobrana moc grzałki zamonowanej w bojlerze do zestawu i typu paneli oraz urządzenie dopasowujące te elementy daje możliwość pełnego wykorzystania wytworzonej energii elektrycznej. Urządzeniem spełniającym powyższe zadanie jest PulsarSimple posiadający jeszcze kilka innych cech. Dzięki nim jest on niezawodny, śledzi optymalny punkt pracy paneli w podwójnej pętli optymalizacji (wyszukiwania maksymalnej mocy chwilowej) zmieniając dynamicznie charakterystykę obciążenia tak, by 100% mocy ze źródła było wykorzystane.

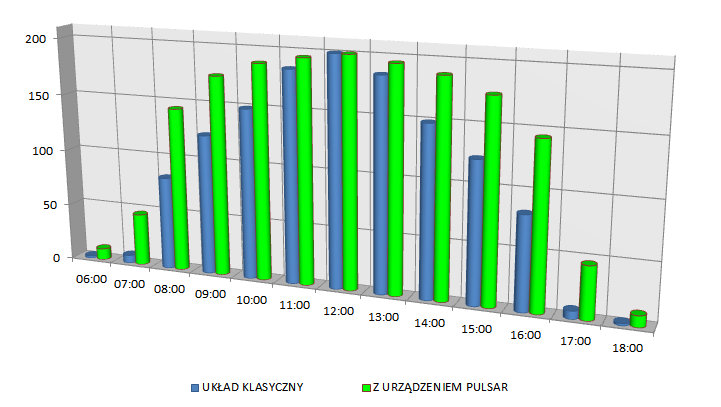

Powyższy wykres przedstawia dzienny rozkład mocy pochodzącej z panela 200 Wp dla dwóch wariantów: bez wspomagania urządzeniem serii Pulsar - gdy panele obciążymy bezpośrednio prawidłowo dobraną grzałką (niebieskie słupki) oraz z urządzeniem serii Pulsar (zielone  słupki). Warto zauważyć, iż w warunkach słabszego oświetlenia uzysk dodatkowej mocy przekracza nawet 100%, a takie warunki występują w naszym klimacie najczęściej. Ważną cechą urządzenia jest fakt, iż nie wymaga ono żadnego zasilania sieciowego ponieważ jest zasilane napięciem paneli (na wyświetlaczu pojawi się symbol PV).

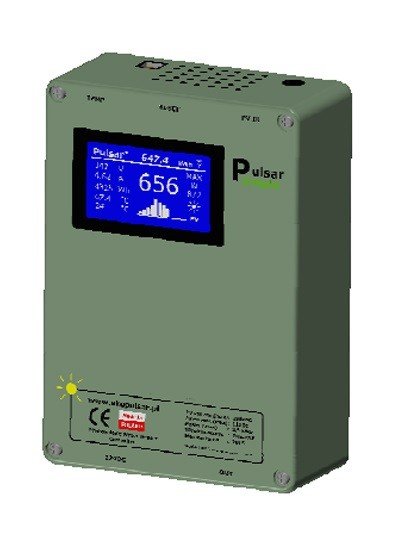

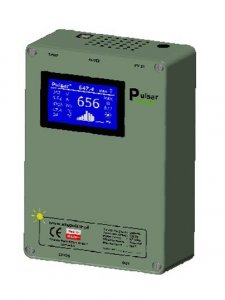

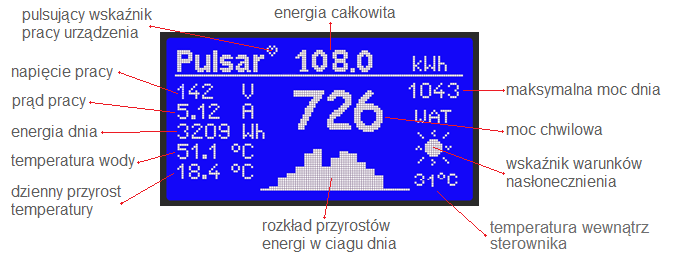

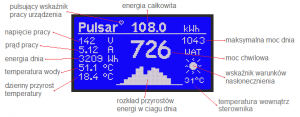

PulsarSimple posiada duży i czytelny wyświetlacz graficzny, na którym na bieżąco pokazuje aktualny stan parametrów pracy. Można na nim odnaleźć informacje nie tylko o aktualnych wartościach napięcia, prądu czy mocy pobieranej z instalacji, ale także ilość dostarczonej energii od początku działania instalacji [kWh], energii uzyskanej w ciągu dnia, temperatury ciepłej wody w bojlerze oraz jej dziennej zmiany czy aktualnych warunków nasłonecznienia.

Specyfikacja techniczna:

• max jałowe napięcie wejściowe: 250 VDC
• max prąd wejściowy: 11 ADC
• max moc wyjściowa: 2000 Wp
• sprawność (max): 98,5 %
• ograniczenie podgrzewania: 55-95 ºC (Obraz nr4)
• współpraca z modułami:
  • monokrystalicznymi
  • polikrystalicznymi
  • amorficznymi

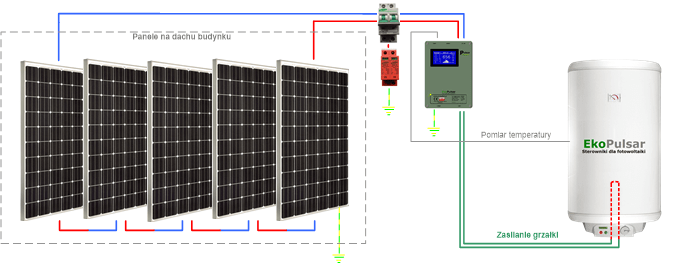

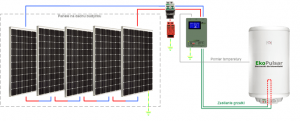

Podstawowy schemat instalacji solarnej z urządzeniem PulsarSimple bez zasilania sieciowego oraz specyfikacja techniczna urządzenia została przedstawiona powyżej. Zwykle wystarczy zainstalować moduły fotowoltaiczne o mocy około 1 kWp oraz urządzenie PulsarSimple by zapewnić ciepłą wodę użytkową dla 3 osobowej rodziny w okresie od kwietnia do końca września. Bardziej szczegółowe wyliczenia oraz dane dotyczące instalacji można  znaleźć w zakładce Kalkulator. Całość instalacji (panele fotowoltaiczne i ich mocowanie wraz z montażem urządzenia i grzałki) nie wymaga żadnych urzędowych zezwoleń. Pracuje ona jako obwód wydzielony z sieci energetycznej a przy tym w porównaniu z instalacją kolektorów słonecznych nie ingeruje praktycznie w konstrukcję budynku. Nie ma też konieczności kontrolowania szczelności oraz okresowych wymian czynników grzewczych jak ma to miejsce w przypadku instalacji kolektorów słonecznych.

W skład Zestaw PV do ogrzewania w.u. (dla 2-3 osobowej rodziny) wchodzą:

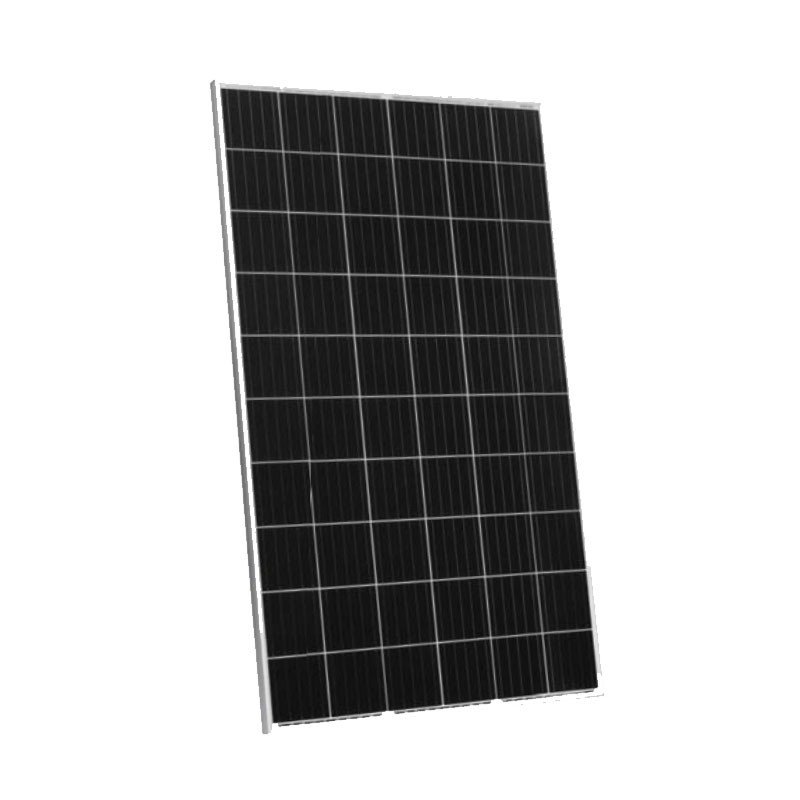

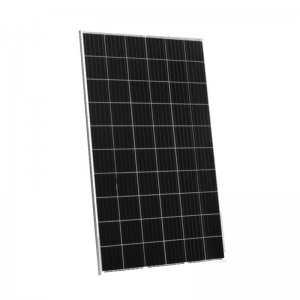

• 4x Moduł Jinko 315W

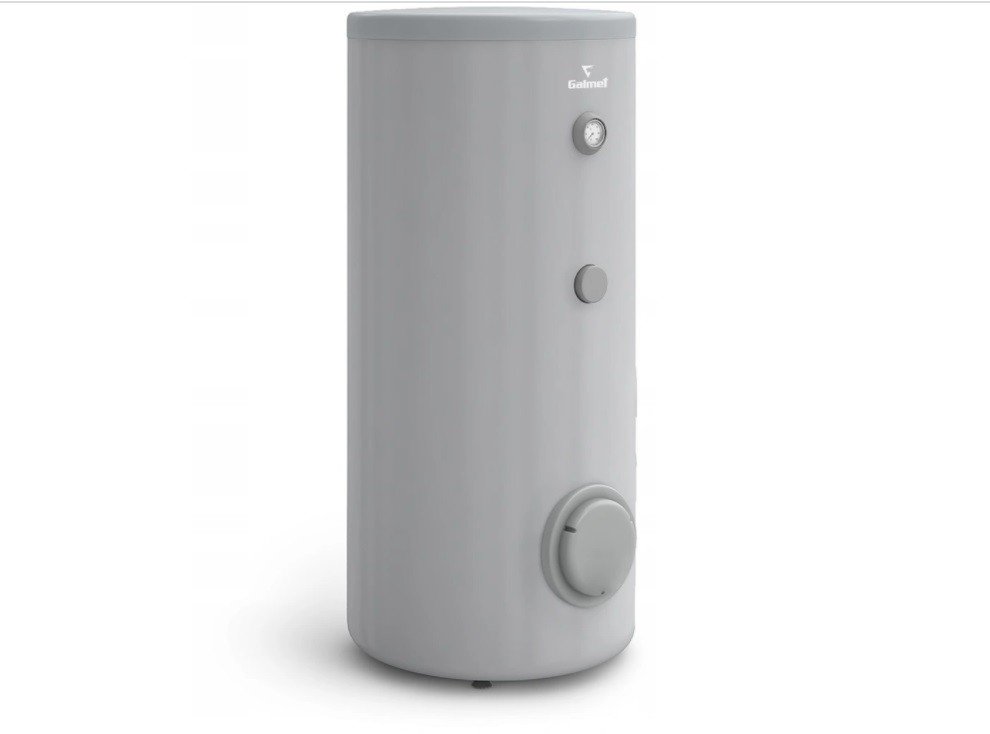

• 1x zbiornik 200L/1-wężownicowy GALMET
• 1x Sterownik PulsarSimple
• 1x Grzałka
• 50mb przewodu solarnego 4mm
• 1x Zestaw montażowy na dachu skośnym
• 1x skrzynka przyłączeniowa DC (1x ogranicznik przepięć 600V typ.2, 1x rozłącznik 16A/500V)
