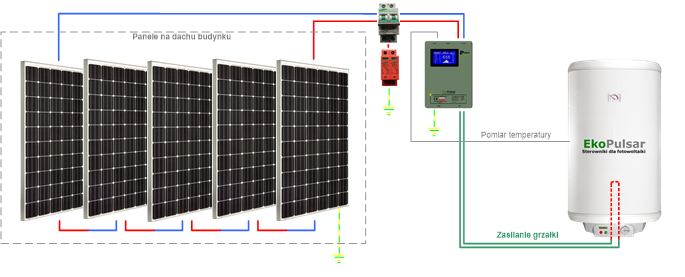

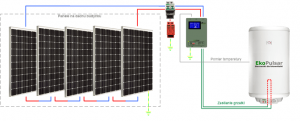

Zestaw PV do ogrzewania w.u. (dla 2-3 osobowej rodziny)

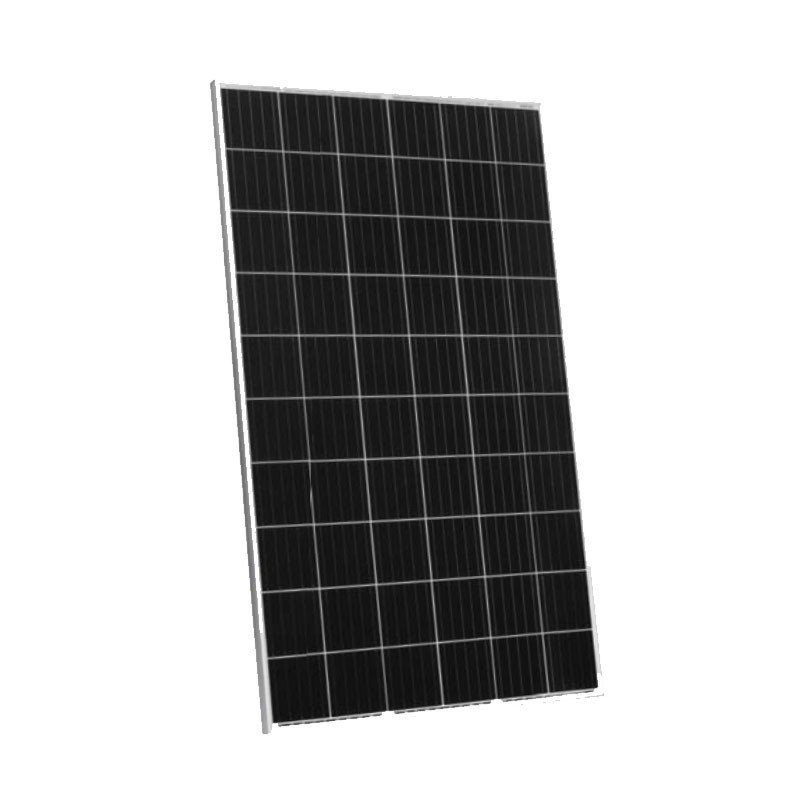

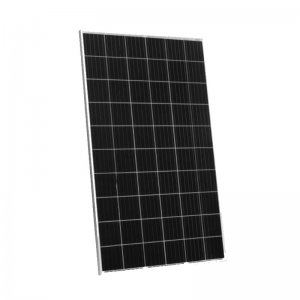

Powszechnie już dostępne panele fotowoltaiczne czy małe generatory wiatrowe wytwarzają energię elektryczną którą nie łatwo optymalnie wykorzystać w instalacjach nie podłączonych do sieci energoelektrycznej (off grid). Urządzenie PulsarSimple to optymalna pod względem kosztów i efektywności odpowiedź kilku polskich elektroników na to wyzwanie. Daje ono możliwość wykorzystania energii elektrycznej z nieliniowych źródeł energii elektrycznej (jak np. moduły fotowoltaiczne) do podgrzewania ciepłej wody użytkowej (CWU) oraz innych celów.

Bezpośrednie podłączenie paneli fotowoltaicznych do grzałki nie daje możliwości pełnego wykorzystania wytworzonej w nich energii ze względu na specyfikę wydajności mocy (charakterystykę prąd - napięcie) paneli fotowoltaicznych. Stała rezystancja grzałki sprawia, że tylko przy pewnej intensywności światła może ona odebrać 100% wytwarzanej w modułach fotowoltaicznych mocy. Nie tylko tak silne promieniowanie słoneczne bywa u nas rzadkością ale również ustawienie paneli ma zasadniczy wpływ na ilość wytwarzanej energii. Zatem przy podłączeniu bezpośrednim grzałki do paneli fotowoltaicznych bardzo rzadko jest wykorzystana ich pełna moc. Potwierdzenie tego stwierdzenia można odczytać z przedstawionych poniżej przykładowych charakterystyk typowego modułu fotowoltaicznego.

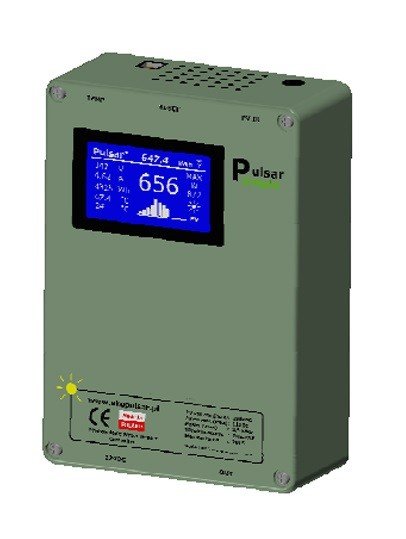

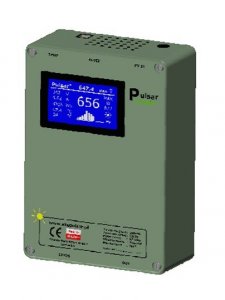

Tylko prawidłowo dobrana moc grzałki zamontowanej w bojlerze do zestawu i typu paneli oraz urządzenie dopasowujące te elementy daje możliwość pełnego wykorzystania wytworzonej energii elektrycznej. Urządzeniem spełniającym powyższe zadanie jest PulsarSimple posiadający jeszcze kilka innych cech. Dzięki nim jest on niezawodny, śledzi optymalny punkt pracy paneli w podwójnej pętli optymalizacji (wyszukiwania maksymalnej mocy chwilowej) zmieniając dynamicznie charakterystykę obciążenia tak, by 100% mocy ze źródła było wykorzystane.

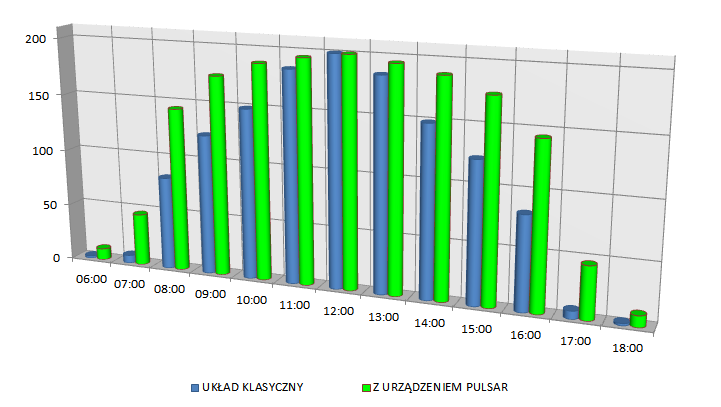

Powyższy wykres przedstawia dzienny rozkład mocy pochodzącej z panela 200 Wp dla dwóch wariantów: bez wspomagania urządzeniem serii Pulsar - gdy panele obciążymy bezpośrednio prawidłowo dobraną grzałką (niebieskie słupki) oraz z urządzeniem serii Pulsar (zielone  słupki). Warto zauważyć, iż w warunkach słabszego oświetlenia uzysk dodatkowej mocy przekracza nawet 100%, a takie warunki występują w naszym klimacie najczęściej. Ważną cechą urządzenia jest fakt, iż nie wymaga ono żadnego zasilania sieciowego ponieważ jest zasilane napięciem paneli (na wyświetlaczu pojawi się symbol PV).

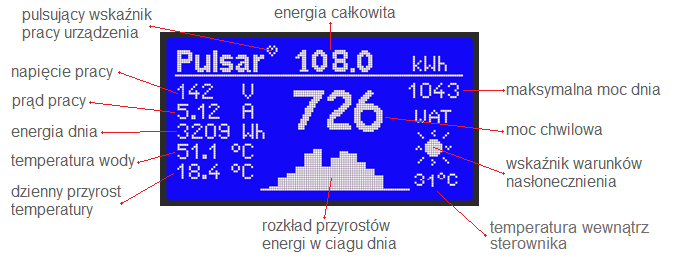

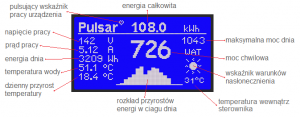

PulsarSimple posiada duży i czytelny wyświetlacz graficzny, na którym na bieżąco pokazuje aktualny stan parametrów pracy. Można na nim odnaleźć informacje nie tylko o aktualnych wartościach napięcia, prądu czy mocy pobieranej z instalacji, ale także ilość dostarczonej energii od początku działania instalacji [kWh], energii uzyskanej w ciągu dnia, temperatury ciepłej wody w bojlerze oraz jej dziennej zmiany czy aktualnych warunków nasłonecznienia.

Specyfikacja techniczna:
